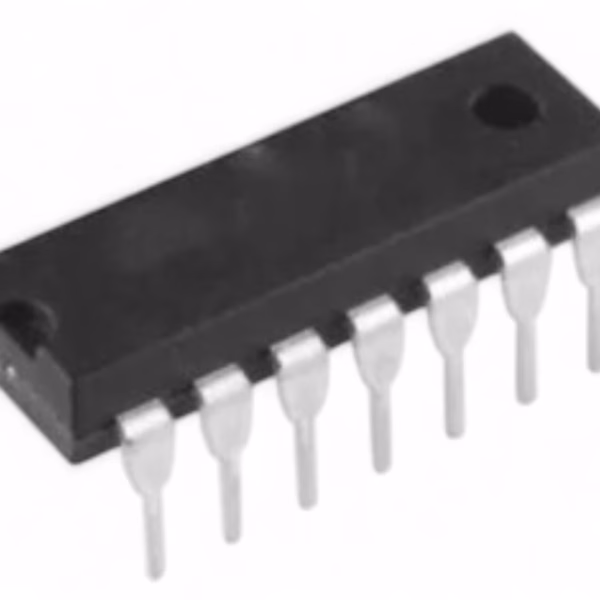

4531 DIP 12-BIT PARITY TREE

The Dedicated Solution for High-Speed Error Detection

The 4531 DIP 12-BIT PARITY TREE (CD4531B) is a specialized CMOS integrated circuit. It performs high-speed parity checking on digital data streams. This device is the definitive solution for generating and verifying parity across data words up to 12 bits long. As a critical component in ensuring data integrity, the 4531 DIP 12-BIT PARITY TREE detects single-bit errors in transmission or storage. Its internal structure consists of a sophisticated network of Exclusive-OR (XOR) gates arranged in a “tree” topology. This configuration minimizes propagation delay and maximizes speed. Housed in the reliable Dual In-line Package (DIP-16), this chip integrates directly into robust, high-reliability systems built with through-hole components. Its CMOS design ensures extremely low power consumption and superior noise immunity.

Precision Error Checking and Diagnostic Outputs

The primary function of the 4531 DIP 12-BIT PARITY TREE centers on rapid, accurate error detection, a cornerstone of reliable digital communication.

• Parity Generation and Verification: The device accepts up to 12 parallel input bits. It generates either an Even Parity (PE​) or an Odd Parity (PO​) output signal. This output determines whether the total number of HIGH inputs is even or odd, respectively.
• Variable Word Length: While designed as a 12-bit device, the structure supports parity checking for shorter word lengths (e.g., 8-bit or 10-bit). Simply grounding the unused higher-order inputs maintains correct functionality without needing external modifications.
• Buffered Outputs: Both the Even Parity (PE​) and Odd Parity (PO​) outputs are fully buffered. This significantly increases the drive capability and minimizes the effects of output loading. The chip efficiently drives several standard TTL loads, ensuring compatibility across mixed-logic environments.

Superior CMOS Characteristics for Reliability

Built using B-Series CMOS technology, the 4531 DIP 12-BIT PARITY TREE offers performance characteristics essential for mission-critical applications.

• Wide Operating Voltage Range: The chip operates robustly across a wide supply voltage range, typically from $3\text{V}$ to $18\text{V}$. This wide tolerance simplifies power supply filtering and integration, accommodating both $5\text{V}$ TTL systems and higher-voltage CMOS setups.
• Exceptional Noise Immunity: Thanks to its high-voltage CMOS nature, the 4531 DIP 12-BIT PARITY TREE delivers noise immunity typically around $45\%$ of the supply voltage (VDD​). This high margin ensures stable operation in electrically noisy industrial and computing environments.
• Low Quiescent Current: The static nature of CMOS logic results in an exceptionally low quiescent current. This low power draw makes the 4531 DIP 12-BIT PARITY TREE highly suitable for portable, remote, or battery-operated equipment where energy conservation is paramount.

Essential Applications in Data Integrity

The reliable and fast parity generation capability makes this specific IC indispensable in several key technological areas.

• Data Storage Systems: It verifies the integrity of data blocks read from or written to memory chips or magnetic storage, minimizing corruption risk.
• Telecommunications and Networking: The chip quickly generates parity bits for data packets before transmission. The receiving side uses a companion 4531 DIP 12-BIT PARITY TREE to check the parity and flag any transmission errors.
• Simple Microprocessor Bus Error Detection: It monitors the data bus in older or simplified microprocessor systems. This provides real-time detection of data line errors due to signal noise or timing issues.
• Checksum and CRC Pre-processing: While simple parity is not as robust as full Cyclic Redundancy Check (CRC), this chip provides the basic logical building blocks needed for faster error indication in pre-processing stages.
